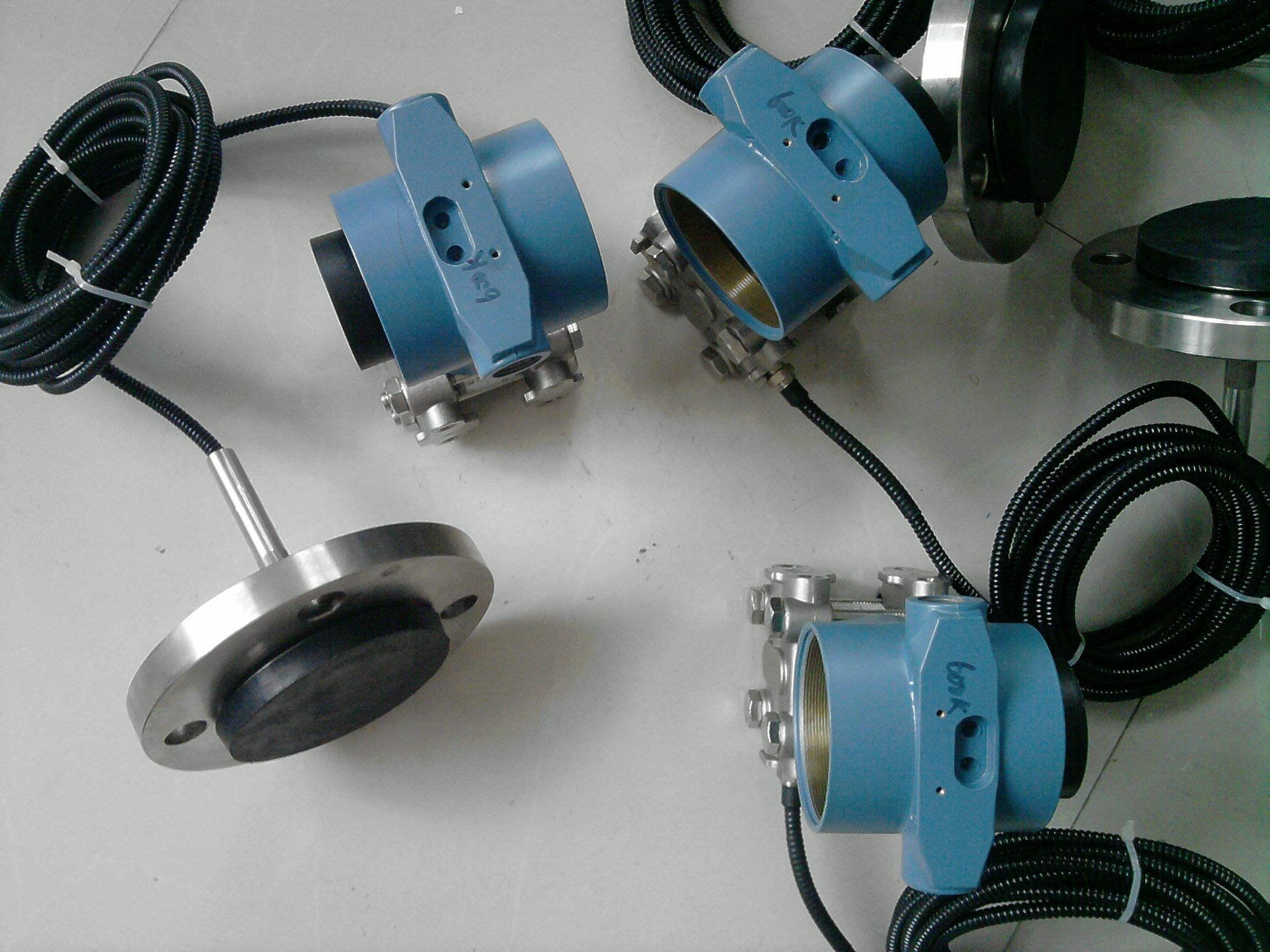

3051電容式壓力變送器在各行各業都有它的身影，可以用在管道上測水的壓力，還可以用在油罐上測罐體內的壓力，在儲罐 塔、罐、槽、球型容器、臥式罐等都可以用3051電容式壓力變送器，因為它的小巧與輕便，廣受用戶肯定，既然它的用處這么多，有多少用戶知道3051電容式壓力變送器原理是怎樣工作的嗎？下面跟隨小編腳步一起來了解下吧！



只有更深層次的去了解它的工作原理，在以后的維護當中就能輕車熟路，準確的找出它的問題所在。



3051電容式壓力變送器工作原理：被測介質的兩種壓力通入高、低兩個壓力室，作用在δ元件(即敏感元件)的兩側隔離膜片上，通過隔離片和元件內的填充液傳送到測量膜片兩側圖1所示。3051電容式壓力變送器是由測量膜片與兩側絕緣片上的電極各組成一個電容器。 當兩側壓力不一致時，致使測量膜片產生位移，其位移量和壓力差成正比，故兩側電容量就不等，通過振蕩和解調環節，轉換成與壓力成正比的信號。電容式壓力變送器和電容式***壓力變送器的工作原理和差壓變送器相同，所不同的是低壓室壓力是大氣壓或真空。電容式壓力變送器的A/D轉換器將解調器的電流轉換成數字信號，其值被微處理器用來判定輸入壓力值。微處理器控制變送器的工作。另外，它進行傳感器線性化。重置測量范圍。工程單位換算、阻尼、開方，傳感器微調等運算，以及診斷和數字通信，最重要的是可以連接PLC控制系統。

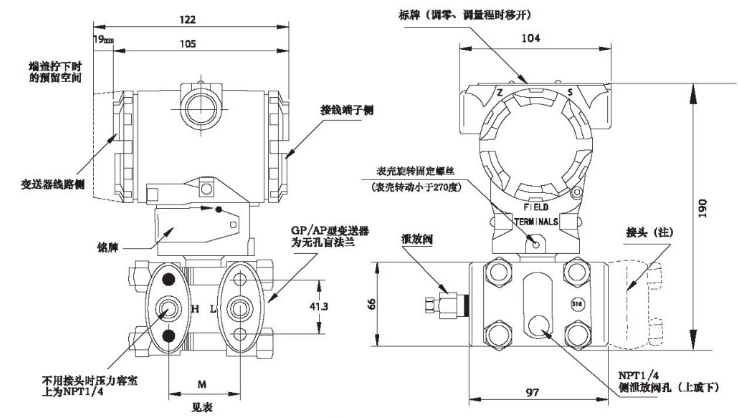

圖1



3051電容式壓力變送器原理結構解讀：

3051電容式壓力變送器是一種將壓力轉換成氣動信號或電動信號進行控制和遠傳的設備。



原理結構轉換。3051電容壓力變送器微處理器中有16字節程序的RAM，并有三個16位計數器，其中之一執行A /D轉換。D/A轉換器把微處理器來的并經校正過的數字信號微調數據，這些數據可用變送器軟件修改。數據貯存在EEPROM內，即使斷電也保存完整。



回路傳送信號。數字通信線路為變送器提供一個與外部設備(如205型智能通信器或采用HART協議的控制系統)的連接接口。此線路檢測疊加在4-20mA信號的數字信號，并通過回路傳送所需信息。通信的類型為移頻鍵控FSK技術并依據BeII202標準。



冷凝管與散熱器。測量介質溫度應處于電容式壓力變送器工作溫度范圍內，如超溫使用，將會產生較大的測量誤差并影響壓力變送器的使用壽命；在壓力變送器的結構生產過程中，會對溫度影響進行測量和補償，以確保其受溫度影響產生的測量誤差處于準確度等級要求的范圍內。在溫度較高的場合，可以考慮選擇高溫型壓力變送器或采取安裝冷凝管、散熱器等輔助降溫措施。



以上就是全文3051電容式壓力變送器在管道上它的原理是怎樣工作的，新手用戶只有精通全文在以后再次遇到電容式壓力變送器就能馬上知曉它的工作原理，希望對廣大用戶有所幫助。
