差壓變送器主要用于測量液體、氣體和蒸汽的液位、密度和壓力,然后將所測介質和周?chē)h(huán)境的壓力差轉變成4~20mA的標準電流信號輸出,目前,特別是在水下使用的差壓變送器,由于工作環境十分惡劣,其內部防水問題仍然沒有很好的解決,使在水下使用的

差壓變送器的可靠性并不理想,且測量介質JI容易出現易堵塞、易腐蝕等現象,不能滿足用戶的使用需求。



本實用型差壓變送器要解決的技術問題是:克服現有技術的不足,提供一種耐腐蝕、防水性好、不易堵塞的潛水型差壓變送器。

本實用新型解決其技術問題所采用的技術方案是:該潛水型差壓變送器,包括上法蘭裝置、膜盒裝置和線路板裝置,其特征在于:上法蘭裝置通過法蘭固定管固定連接膜盒裝置,膜盒裝置的膜盒一側通過膜盒連接管固定連接線路板裝置,線路板裝置的線路板安裝管內部安裝有線路板,并在線路板周?chē)喑涔枘z,線路板安裝管后部固定連接后蓋密封裝置。

所述的膜盒裝置包括膜盒右法蘭、膜盒和膜盒左法蘭,膜盒左法蘭固定連接法蘭固定管。法蘭固定管兩端的連接均采用焊接式固定連接,保證測量介質通過法蘭固定管與膜片充分接觸,并避免周?chē)后w進入膜盒左法蘭。

所述的線路板裝置包括線路板安裝座、線路板安裝管和線路板,線路板安裝管內部安裝線路板安裝座,并在線路板安裝座上安裝線路板。

所述的后蓋密封裝置包括后蓋、鎖緊管和穿過其內部的電纜,后蓋螺紋連接鎖緊管,鎖緊管內灌充硅膠,電纜一端連接線路板,電纜上從靠近后蓋一端開始依次套裝橡膠墊圈、銅墊和壓緊螺釘。在線路板周?chē)喑涔枘z,使得殼體內部在水下不浸水、不易被腐蝕,保證了內部元件可靠性的同時使其具有良好的抗震性。

與現有技術相比,本潛水型差壓變送器所具有的有益效果是：

1、通過特殊設計的變送器殼體,采用全焊接式結構,把線路板保護在殼體內部,使其適用于水下惡劣的工作環境,売體均采用316L不銹鋼制作,具有較強的抗腐蝕性能,能保證売體內部在水下不浸水、不易被腐蝕,且在線路板周?chē)喑涔枘z,有效的保證了內部元件可靠性,并使其具有良好的抗震性,特別適用于測量易堵塞、易腐蝕的介質。

2、運用電纜實現兩道鎖緊,雙重密封,進一步防止水或其他液體進入差壓變送器殼體內部,更有利于適應水下惡劣的工作環境,兼具良好的抗震、耐腐蝕、防水等功能。



附圖說明

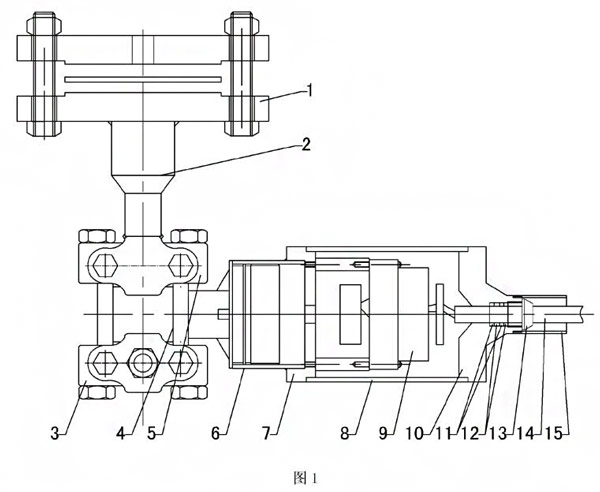

圖1是本實用潛水型差壓變送器結構主視圖示意圖。

其中:1、上法蘭裝置2、法蘭固定管3、膜盒右法蘭4、膜盒5、膜盒左法蘭6、膜盒連接管7、線路板安裝座8、線路板安裝管9、線路板10、后蓋11、橡膠墊圏12、銅墊13、壓緊螺釘14、電纜15、鎖緊管

圖1是本實用新型實施例,下面結合附圖1對本實用新型做進一步說明:

具體實施方式

參照附圖1

該潛水型差壓變送器,包括上法蘭裝置1、膜盒裝置、線路板裝置和后蓋密封裝置膜盒裝置包括膜盒右法蘭3、膜盒4和膜盒左法蘭5,上法蘭裝置1通過法蘭固定管2固定連接膜盒裝置的膜盒左法蘭5,膜盒裝置的膜盒4一側通過膜盒連接管6固定連接線路板裝置,線路板裝置包括線路板安裝座7、線路板安裝管8和線路板9,線路板安裝管8內部安裝線路板安裝座7,并在線路板安裝座7上安裝線路板9,且在線路板9周?chē)喑涔枘z;線路板安裝管8后部固定連接后蓋密封裝置,后蓋密封裝置包括后蓋10、鎖緊管15和穿過其內部的防水導氣電纜14,后蓋10螺紋連接鎖緊管15,鎖緊管15內灌充硅膠,電纜14一端連接線路板9,電纜14上從靠近后蓋10一端開始依次套裝橡膠墊圏11、銅墊12和壓緊螺釘。此外,本實用新型売體所有材質均采用316L不銹鋼材料制作,上法蘭裝置1與法蘭固定管2、法蘭固定管2與膜盒左法蘭5、膜盒4與膜盒連接管6、膜盒連接管6與線路板安裝座7、線路板安裝座7與線路板安裝管8、線路板安裝管8與端蓋10之間的連接,均采用氬弧焊焊接固定,形成全焊接式結構,保證測量介質通過法蘭固定管2與膜片充分接觸,并保證差壓變送器周?chē)囊后w不能進入膜盒左法蘭5內。



其工作過程如下:

本潛水型差壓變送器在使用時,被測介質依次通過上法蘭裝置1、法蘭固定管2和膜盒左法蘭5,然后與膜盒4一側的隔離膜片充分接觸,周?chē)h(huán)境中的水或其他液體通過膜盒右法蘭的引壓孔與膜盒4另外一側的隔離膜片充分接觸,隔離膜片兩側的壓力經填充液傳送到測量膜片兩側,當測量膜片兩側等壓時測量膜片處于中間位置,當測量膜片兩側壓力不致時,測量膜片產生位移,其位移量和壓力差成正比,這種位移轉變?cè)陔娙軯I板上形成差動電容,然后通過電子線路的檢測放大、轉換,輸出4~20mADC二線制信號,ZUI后通過電纜14輸出。與此同時,電纜14通過2個橡膠墊圈11、2個銅墊12和一個壓緊螺釘13組成第道密封,壓緊螺釘13通過銅墊12使得橡膠墊圖11發生形變,并抱緊電纜14,以此使周?chē)橘|(zhì)不能通過電纜14周?chē)拈g隙進入線路板9,電纜14鎖緊后,由于鎖緊管15與端蓋10螺紋連接,并在鎖緊管15內部灌充硅膠,因此形成電纜14的第二道密封,防止水或其他液體順著電纜14進入差壓變送器殼體內部。
