雙室平衡容器與水位指示器或者差壓變送器配套使用,可以在鍋爐啟、停爐過程中及正常運行情況下,對汽包水位進行監控,并對外輸出水位變化時的壓差(△P)信號,保證鍋爐安全運行。

雙室平衡容器與水位指示器或者差壓變送器的結構特點:

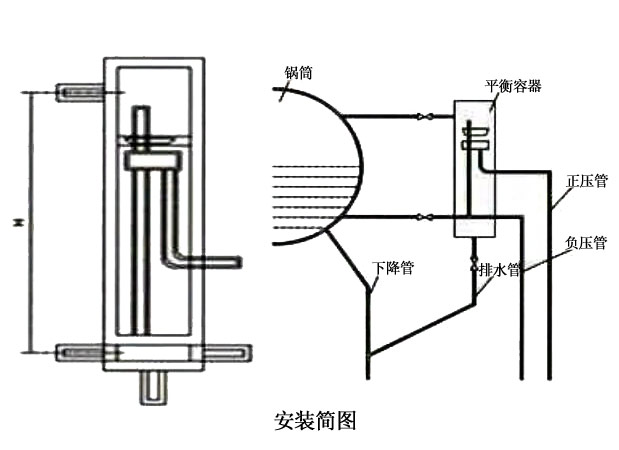

雙室平衡容器由管子(Φ16×3),彎管(16×3),水杯、漏斗等組成,由于飽和蒸汽同時對管子和彎管加熱,正壓補償管內水的重度,在任何情況下都近似等于相應汽包壓力下汽包水的重度。同時由于正確的選用正壓補償管的高度(L)不管汽包內壓力如何變化,正壓補償管的壓力與負壓管的壓力變化值均相等。因此,平衡容器所產生的壓差不變。而低端水位表指示的水位也不變。另外由于平衡容器引出相等的一段正、負壓管內水的溫度,雖然受汽包壓力機和室溫變化的影響,但它們的變化是相等的,所以對平衡容器產生的壓差沒有影響。
